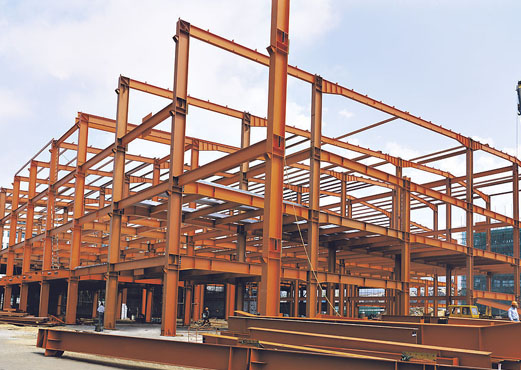

钢结构厂房构件链接节点及柱脚设计要点

来源:http://www.jnzqxhp.com/ 日期:2023-08-02 发布人:admin
1.门式钢结构厂房有三种梁柱节点连接方式:垂直面、水平面和斜面拼接。其适用性可参考下表确定。在选择斜面拼接时,应注意梁柱外翼缘与拼接板之间的锐角会减少高强度螺栓装置的空间,孔位应根据放样进行调整。

2.严格限制梁柱翼缘直接开孔栓接小构件(如雨篷梁与边柱连接),防止构件截面减弱。改变连接方式是解决问题的有效途径。在柱子上焊接的短牛腿可以与雨蓬梁连接。
3.锚栓埋入混凝土基础的Z小长度应按照GB50007的规则计算。在混凝土标准中,不要将埋长与锚长混淆,这是两个概念。当锚杆上有端锚板时,钢柱底板的范围可能超过锚板的外轮廓。

4.为了方便钢结构柱的就位和准确校对,底板四角锚栓可设置调整螺母,并相应延长螺钉长度。灌浆层应采用特殊的灌浆材料,不能用细石混凝土或高等级砂浆代替。

5.抗剪键可选用角钢、槽钢、工字钢等型钢,其设置方向应使强轴垂直于剪力方向。抗剪键长度取100~150mm以..伸入混凝土柱顶抗剪槽内。不能使用灌浆层抗剪。
